Паспорт люлька строительная ЛЭУ 100-300, подъемник фасадный ПФ

Паспорт люлька строительная ЛЭУ 100-300, подъемник фасадный ПФ  В данном паспорте освещены устройство, эксплуатация и некоторый ремонт подъемников фасадных (люлька фасадная) типа ЛЭУ 100-300, ЛЭ 100-300, ПФ. Освещены устройство и эксплуатация редуктора люльки фасадной, улавливателя (ловителя) троса, установка консолей люльки фасадной строительной, ее технические характеристики и данные.

Купить запчасти к люльке.


Заказать ремонт/испытание люльки.


Паспорт люлька строительная, фасадный подъемник(с фото)/скачать



ПОДЪЁМНИК ФАСАДНЫЙ

(ЛЮЛЬКА ) ЛЭУ 100 – 300
(ЛЮЛЬКА ) ЛЭУ 150 – 300
(ЛЮЛЬКА ) ЛЭ 150 – 300
(ЛЮЛЬКА ) ЛЭ 100 – 300

ПАСПОРТ

3851Б.00.00.000 - ПС
(обозначение паспорта)

____________________
(инвентарный номер)

подъёмник фасадный с консолями К-0,9Б и К-1,5Б, СС4а, СС-17

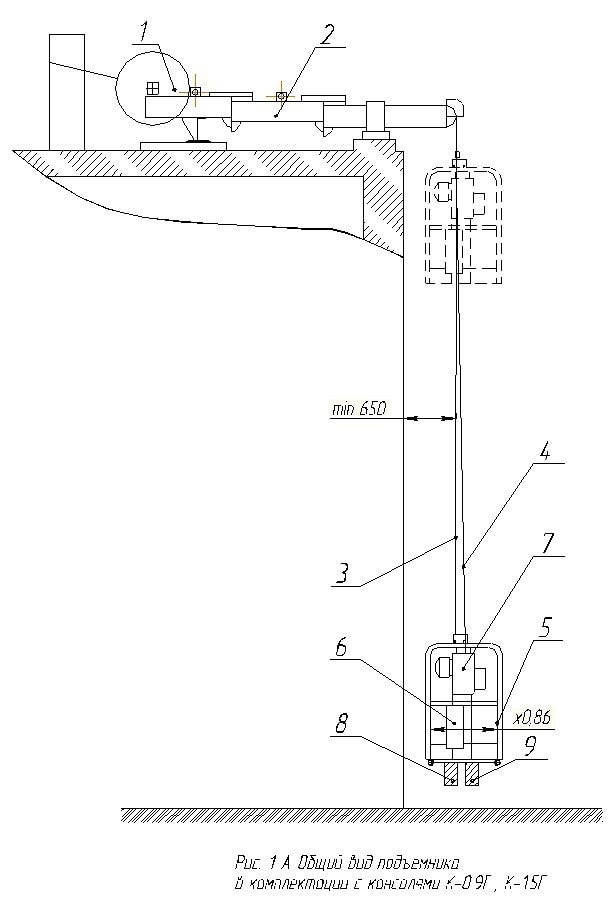

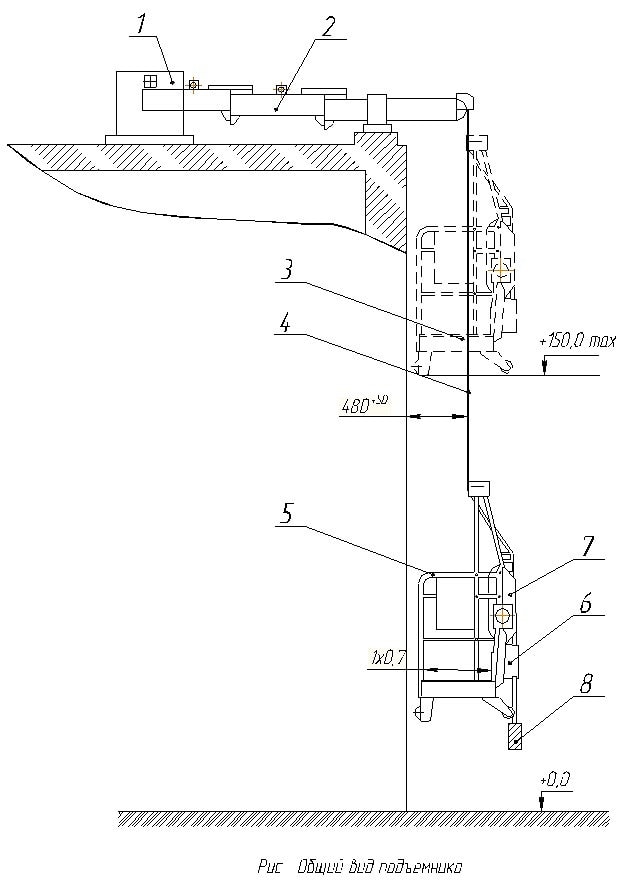

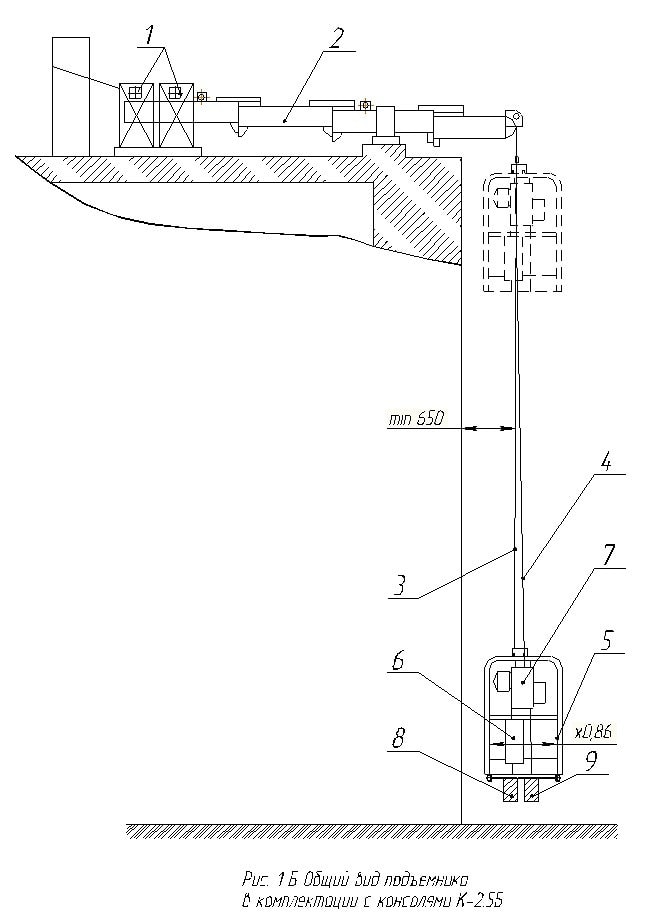

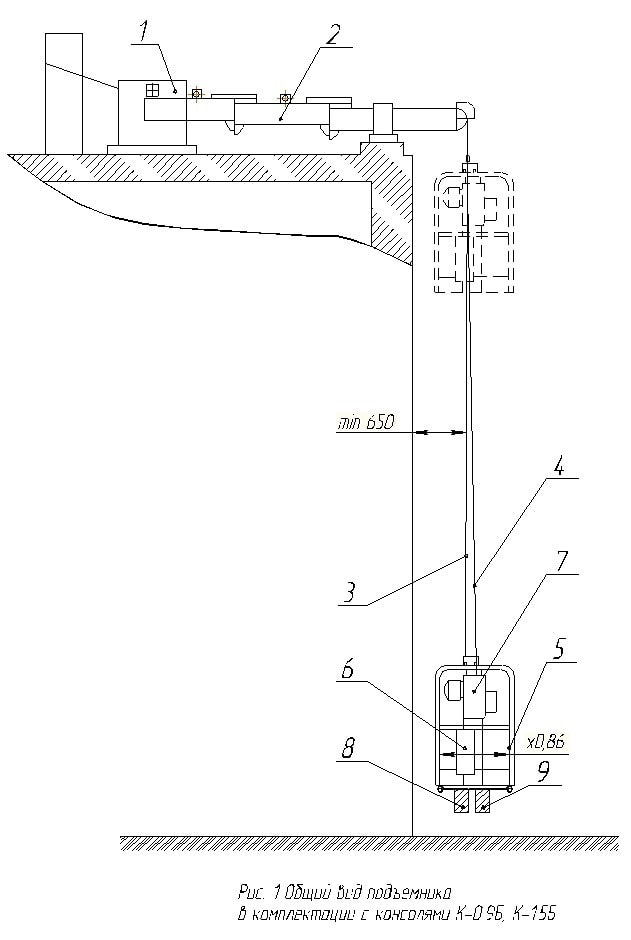

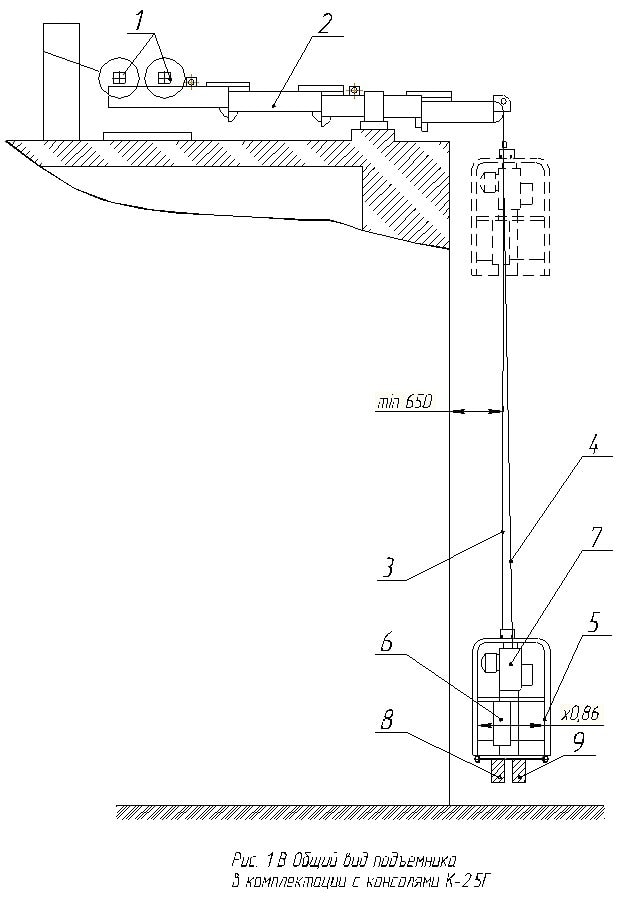

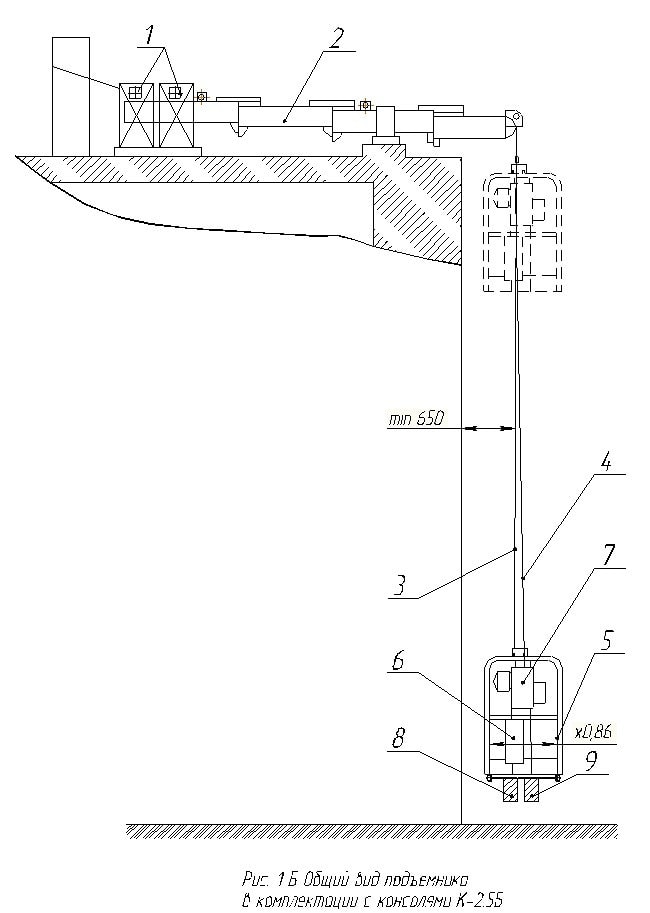

1 - балласт; 2 - укосина; 3 - подъемный канат; 4 - предохранительный канат; 5 - люлька;
6 - ловитель; 7 - лебедка с канатоведущими шкивами; 8 - натяжной груз

1 - балласт; 2 - укосина; 3 - подъемный канат; 4 - предохранительный канат; 5 - люлька;
6 - ловитель; 7 - лебедка с канатоведущими шкивами; 8 - натяжной груз

1 - балласт; 2 - укосина; 3 - подъемный канат; 4 - предохранительный канат; 5 - люлька;
6 - ловитель; 7 - лебедка с канатоведущими шкивами; 8 - натяжной груз

1 - балласт; 2 - укосина; 3 - подъемный канат; 4 - предохранительный канат; 5 - люлька;
6 - ловитель; 7 - лебедка с канатоведущими шкивами; 8 - натяжной груз


Часть I


1. Общие сведения

1.1. Изготовитель и его адрес ___________________________________________________


1.2. Тип подъемника, люльки (одно-, двухподвесной) двухподвесной.

1.3. Инвентарный номер ________________________

1.4. Дата изготовления __________________________

1.5. Тип привода канатный

1.6. Назначение предназначена для подъема людей и строительных материалов к рабочему месту для выполнения фасадных работ (утепление фасадов, облицовка, штукатурные работы).

1.7. Окружающая среда, в которой может эксплуатироваться подъемник:

- температура, °С от – 40 до +40

- относительная влажность воздуха 80%

- взрывоопасность взрывобезопасная

- пожароопасность пожаробезопасная

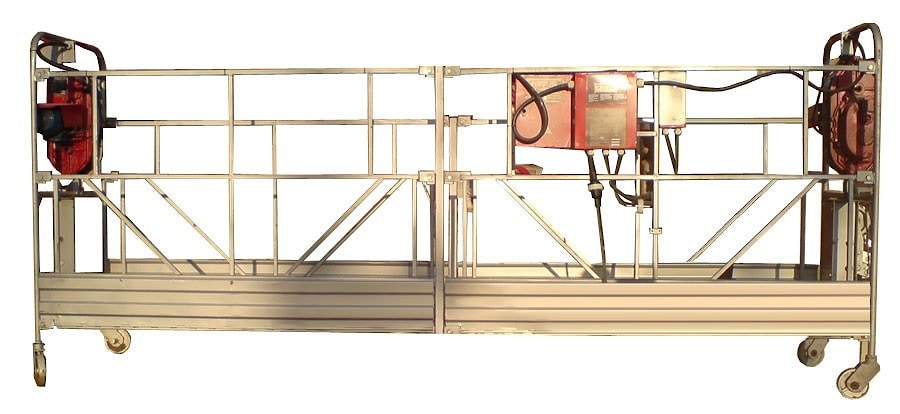

ОБЩИЙ ВИД


2. Основные технические данные и характеристики

2.1. Общие данные:

- грузоподъемность, кг не более 300

- высота подъема, м 100-150

- скорость подъема, м/мин 5,5

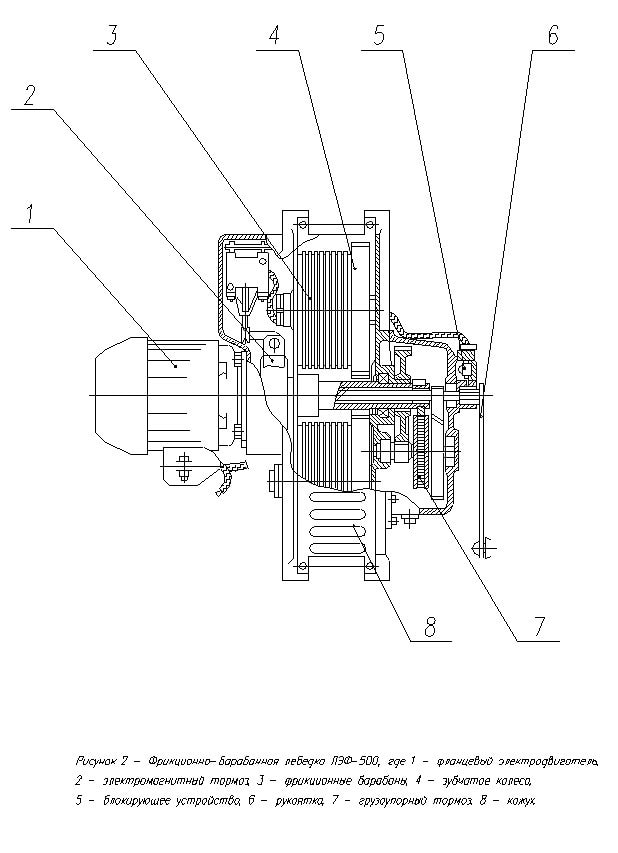

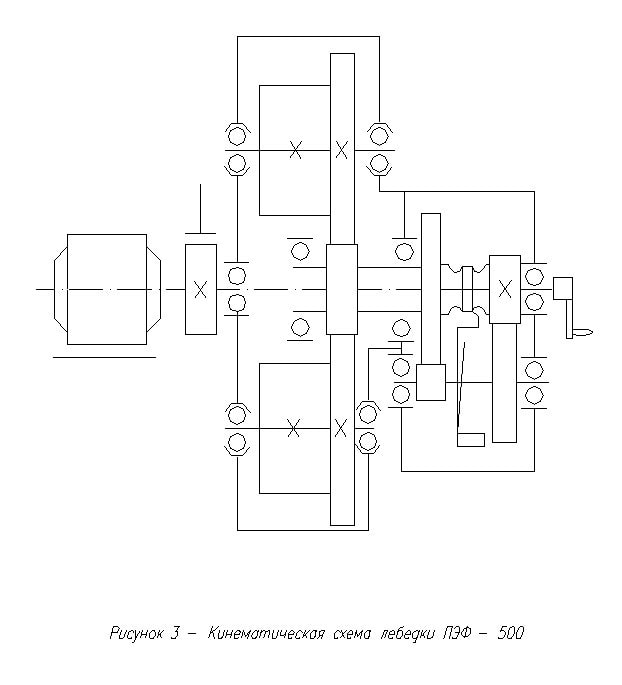

- тип лебедки (одно-, двухбарабанная, с канатоведущими шкивами) с канатоведущими шкивами

- тяговое усилие одной лебедки, кН 5,0

- мощность электродвигателя, кВт 0,75

- количество лебедок, шт. 2

- диаметр подъемного каната, мм 8,8

- диаметр предохранительного каната, мм 8,8

- размеры рабочего настила, м:

- длина 6,0

- ширина 0,9

- высота ограждения 1,7

- масса подъемника фасадного (без консолей, канатов, груза и кабеля), кг до 525.

- масса фасадного подъемника общая, кг 1350 – 1650.


3. Технические характеристики сборочных узлов и деталей

3.1. Характеристика стальных канатов

Назначение каната Подъемный Предохранительный
Конструкция каната и обозначение стандарта, назначение (Г, ГЛ) 6х19(1+9+9)+1 о.с. ГОСТ 3077-80 , ГЛ 6х19(1+9+9)+1 о.с. ГОСТ 3077-80 , ГЛ
Диаметр, мм 8.8 8.8
Длина, м 111 114
Временное сопротивление проволок разрыву, Н/мм 1764 1764
Разрывное усилие каната в целом, Н*1 43650 43650
Расчетное натяжение каната, Н 4220 4202
Покрытие поверхности проволоки отсутствует отсутствует
Коэффициент запаса прочности (по Правилам/фактически*1) 9 9



3.2. Электродвигатели*1

Параметры Значение
Тип и условное обозначение АИР80А4УЗ
Количество приводов 1
Род тока Переменный
Напряжение, В 380
Номинальный ток, А 2,8
Частота, Гц 50
Номинальная мощность, кВт 0,75
Частота вращения, об/мин 1420
ПВ, % за 10 мин 40
Исполнение (нормальное, влагозащищенное, взрыво-, пожарозащищенное) Нормальное
Степень защиты IP54



3.3. Тормоза

Параметры Тип тормоза
Установлен в лебедке Установлен в лебедке
Тип привода колодочный грузоупорный
Диаметр тормозного шкива (средний диаметр тормозного диска), мм 125 96
Количество тормозов на механизм 1 1
Коэффициент запаса торможения 2 1,37
Привод тормоза:
тип электромагнитный механический
усилие, Н 29 2240
ход исполнительного органа, мм 20 3
Путь торможения, мм 20 100

3.4. Концевые выключатели

- тип (рычажный, шпиндельный и т.п.) шпиндельный, ВПК 2110

- место установки оголовок люльки

- количество 2

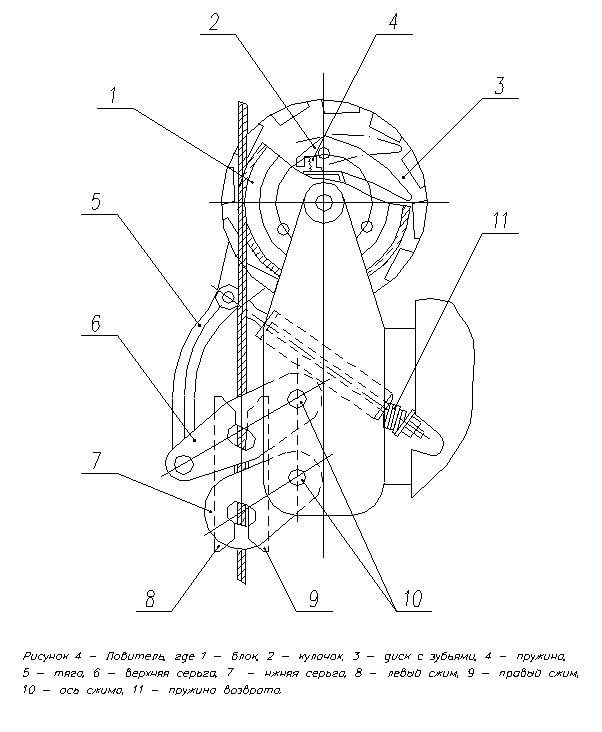

3.5. Ловители

- конструкция центробежный

- путь торможения не более 100 мм


3.6. Данные о металле основных элементов металлоконструкций подъемника

Наименование, обозначение узлов и элементов Вид металлопроката, толщина, стандарт Марка материала, категория, группа, класс прочности Стандарт на марку материала Номер сертификата
1. Ограждение:
1.1поручень
1.2 стойка
Труба 28x3
ГОСТ 8734-75 Труба 28x3
ГОСТ 8734-75
Сталь 20В
(225) Сталь 20В
(225)
ГОСТ 1050-88
ГОСТ 1050-88
2. Основание:
2.1 настил
2.2ограждение бортовое
Лист Б-НО-2,5
ГОСТ 19903-74
Лист Б-НО-2,5 ГОСТ19903-74
Ст.Зпс 2
(245)
Ст.Зпс 2
(245)
ГОСТ 14637-89
ГОСТ 14637-89
3. Консоль:
3.1 балка
3.2проушина
3.3 скоба
3.4 плита 3.5 проушина
Труба 120x60x5
Труба 160x60x5
ГОСТ 8645-68 Лист Б-ПН-6
ГОСТ 19903-74
Лист Б-ПН-6 ГОСТ 19903-74
Лист Б-ПН-8 ГОСТ 19903-74 Лист Б-ПН-8 ГОСТ 19903-74
Сталь
09Г2С
(335)
Ст.3пс5
(245)
Ст.3пс5 (245) Ст.3пс5
(245)
ТУ 14-3-556
ГОСТ 14637-89
ГОСТ 14637-89 ГОСТ 14637-89



4. Характерные неисправности и методы их устранения.


Неисправность Вероятная причина Метод устранения
1 2 3
При включении кнопок управления люлька не движется 1. Нет напряжения.
2. Отключен концевой выключатель ограничителя высоты подъема.
1. Проверить подключение
электропитания подъемника.
2. Проверить работу
ограничителя высоты
подъема.
Электродвигатель
гудит и греется.
1. Затянуты колодки
колодочного
тормоза.
2. Нет напряжения в
одной из фаз
1. Отрегулировать
колодочный тормоз.
2. Устранить неисправность
электрической сети
Греется редуктор
лебедки
Недостаточная смазка Добавить смазку
При остановке люлька
сползает вниз
Ослабло крепление пригруза подъемного каната и пригруз
касается земли.
Приподнять и закрепить
пригруз.
Не срабатывает
колодочный тормоз.
1. Износ тормозных накладок.
2. Недостаточно затянуты колодки тормоза.
1. Заменить.
2. Отрегулировать.
Не срабатывает ловитель 1. Ослабло крепление пригруза
предохранительного каната, и
пригруз касается земли.
2. Изношены сжимы.
1 .Приподнять и укрепить пригруз.
2. Заменить сжимы.
Не срабатывает
грузоупорный тормоз.
Износ тормозных дисков. Заменить тормозные диски.

5. Повреждения металлоконструкций и способы их устранения.

Неисправность Технические требования Способ устранения
Трещины Не допускаются Ремонт производится
специализированной
организацией.
Коррозионное
разрушение
конструкций
Максимально
допустимый износ 10%
от первоначального
сечения
Произвести замену
конструкций,
коррозированных более
10 % от первоначального
сечения.
Нарушение защитного
слоя окраски
Необходимость
окраски устанавливает
инженерно -
технический работник,
ответственный за
исправное состояние
подъемника
Окраску произвести в
соответствии с техническими условиями на
применяемый вид
окрасочного материала.
Деформация
металлоконструкций
Деформация
металлоконструкций не
должна превышать
указанных величин.
Произвести ремонт
специализированной
организацией.

6. Свидетельство о приемке

Подъемник _______________________________________________________________
(наименование, тип, индекс)

заводской N _______ изготовлен в соответствии с техническими нормами _____________
_____________________________________________________________________________
(указать основные нормативные документы)

Подъемник подвергнут испытаниям согласно ___________________________________
_____________________________________________________________________________
(указать документ, на основании которого проведены испытания)

и признан годным к эксплуатации с указанными в паспорте параметрами.

Гарантийный срок __12_ мес.
Срок службы ____5___ лет

м.п. Главный инженер
организации-изготовителя
Дата (подпись, фамилия, и.о.)
Начальник ОТК
(подпись, фамилия, и.о.)

Часть II
7. Эксплуатационные формы

7.1. Сведения о местонахождении подъемника

Наименование предприятия организации - владельца подъемника или фамилия и инициалы частного лица Местонахождение подъемника (адрес владельца) Дата установки (получения)
Наименование предприятия организации - владельца подъемника или фамилия и инициалы частного лица Местонахождение подъемника (адрес владельца) Дата установки (получения)

7.2. Сведения о назначении инженерно-технических работников,
ответственных за содержание подъемника в исправном состоянии

Номер и дата приказа о назначении или договора с организацией Фамилия, инициалы Должность Номер и срок действия удостоверения Подпись
Номер и дата приказа о назначении или договора с организацией Фамилия, инициалы Должность Номер и срок действия удостоверения Подпись


7.3. Сведения о ремонте металлоконструкций и замене механизмов, канатов

Дата Сведения о характере ремонта и замене элементов подъемника Сведения о приемке подъемника из ремонта (дата, номер документа) Подпись ИТР, ответственного за содержание подъемника в исправном состоянии


Дата Сведения о характере ремонта и замене элементов подъемника Сведения о приемке подъемника из ремонта (дата, номер документа) Подпись ИТР, ответственного за содержание подъемника в исправном состоянии


Дата Сведения о характере ремонта и замене элементов подъемника Сведения о приемке подъемника из ремонта (дата, номер документа) Подпись ИТР, ответственного за содержание подъемника в исправном состоянии


#G0Дата Сведения о характере ремонта и замене элементов подъемника Сведения о приемке подъемника из ремонта (дата, номер документа) Подпись ИТР, ответственного за содержание подъемника в исправном состоянии


Дата Сведения о характере ремонта и замене элементов подъемника Сведения о приемке подъемника из ремонта (дата, номер документа) Подпись ИТР, ответственного за содержание подъемника в исправном состоянии


7.4. Запись результатов технического освидетельствования

Дата освидетельствования Результаты освидетельствования Срок следующего полного освидетельствования


Дата освидетельствования Результаты освидетельствования Срок следующего полного освидетельствования
