Ловитель Safety Lock LSF 30 для китайской люльки zlp-630, ЛЭ 1-150-630
от 370 руб


Ловитель Safety Lock LSF 30 для китайской люльки zlp-630, ЛЭ 1-150-630
Назначение:

Ловитель люльки – устройство, отвечающее за безопасность работающих в ней людей. Предназначен для остановки движения люльки в случае возникновения аварийных и нестандартных ситуаций. В связи с этим его техническое состояние должно быть на соответствующем уровне.

Устройство:

Ловитель люльки включает в себя: корпус, выжимной механизм и тормозной механизм, расположенный в корпусе и состоящий из фрикционных колодок с прижимными пружинами.

Фрикционные колодки – это именно та часть улавливателя, при помощи которой и происходит остановка люльки при сработке механизма.

Обязательно на корпусе предусматривается планка для крепления концевого выключателя.
Выжимной механизм предназначен для разведения тормозных колодок во время движения люльки и для резкого их сведения при блокировке. Он состоит из боковых поддерживающих пластин и роликов, по которым движется трос.

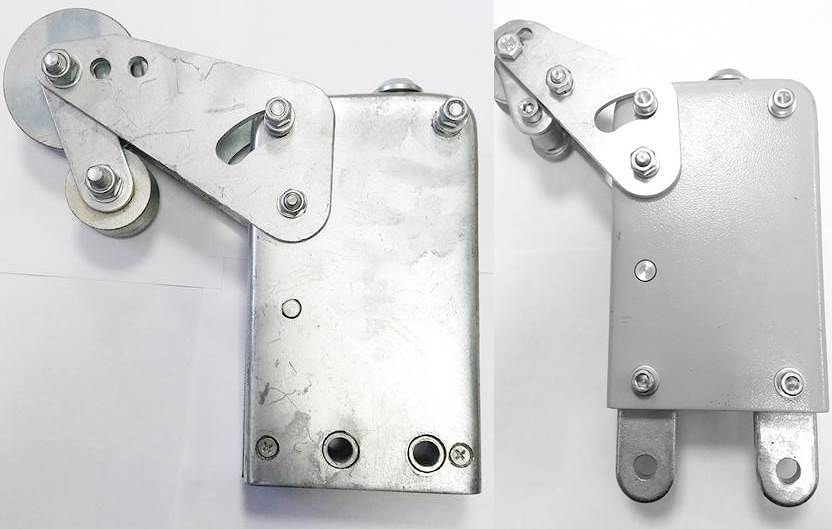

Узел крепления ловителя к рабочей платформе может быть 2-х видов (см. фото): с креплением при помощи проушин (выступающих снизу за корпус) и с креплением через отверстия в самом корпусе ловителя (в нижней его части).

Принцип работы:

Сработка улавливателя происходит при резком расслаблении основного рабочего троса либо при наклоне рабочей площадки люльки более заданного значения. Обычно допустимый крен платформы равен 3-8 градусов, его значение можно найти на табличке ловителя или в эксплуатационных документах. Также причиной сработки может служить неровный трос. Если на тросе есть заломы, он попросту может застрять между колодок.

При сработке колодки зажимают страховочный металлический канат, и происходит остановка люльки. Если ловитель сработал из-за крена платформы или неровного троса, то для возобновления движения необходимо при помощи пакетного преключателя отключить питание от рабочей (несработавшей) стороны, нажать на кнопку «вверх» и двигаться вверх до момента, пока не произойдет разблокировка ловителя. Момент разблокировки наступает тогда, когда трос начинает снова свободно проходить через корпус ловителя.

Так как принцип работы ловителя основан на силе трения, ни в коем случае нельзя допускать попадания на его поверхность и внутрь механизма смазки. Этим обусловлен строгий запрет на использование в китайской люльке троса, предназначенного для советских люлек. Трос для отечественных люлек, как правило, обильно смазан.

Технические характеристики:

- ударная сила до 30 кН;
- допустимый угол крена платформы 3-8 гр.;
- крепится к платформе при помощи 2-х болтов.

У нас Вы можете купить ловитель люльки ZLP 630 для троса диаметром 8.3 и диаметром 8.6 мм, а также купить запасные части к ловителю люльки.

Заказать ремонт люльки (Минск).


Если вы хотите заказать ловитель Safety Lock LSF 30 для китайской люльки zlp-630, ЛЭ 1-150-630 , вы можете

Еще из раздела ловители и их детали

    Назначение: Улавливатель, ловитель или замок безопасности – это устройство, предназначенное для принудительной остановки фасадного подъемника. Срабатывает при наклоне платформы больше заданного угла либо при резком предельном расслаблении рабочего каната (обрыв, резкое объезжание одной из сторон ...
    подробнее

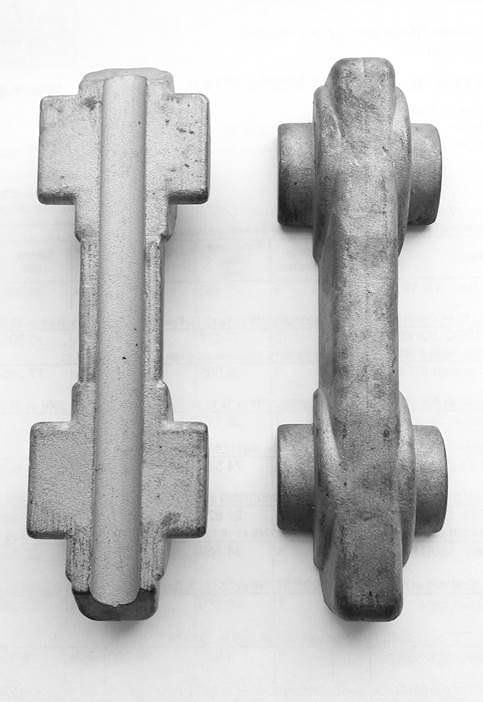

      Основная деталь тормозного устройства улавливателя – это его тормозные колодки. Тормозные фрикционные колодки ловителя – это 2 накладки с выемками для троса. В рабочем состоянии тормозные колодки ловителя находятся в разведенном состоянии, и трос свободно проходит через тормозное ...
      подробнее

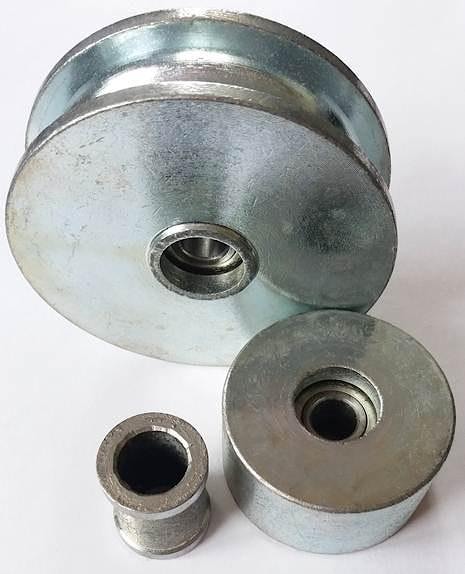

        Назначение. Ролик ловителя устанавливается на поддерживающий механизм и предназначен для направления движущегося стального каната во входную втулку редуктора. Технические характеристики: Ролик ловителя характеризуется следующими параметрами: - посадочный диаметр; - наружный диаметр; - наличие ...
